Аккумуляторный блок для светильника до 25Вт

Общее описание

Приставка бесперебойного питания светильника ELUPS-25W (далее Приставка) представляет собой алюминиевый бокс содержащий аккумулятор (12V 7 Ah) и плату преобразователя (12V –> 60V) с источником заряда аккумулятора на 450mA и контроллером.

Приставка обеспечивает следующую функциональность:

• Контроль наличия аварийного питания (220VAC).
• Заряд аккумулятора от аварийного напряжения.
• Выключение заряда аккумулятора при достижении на нем напряжения 13,75V.
• Контроль наличия напряжения на светильнике.
• Включение преобразователя при отсутствии аварийного напряжения и напряжения на светильнике.
• Выставление установленной максимальной яркости светильника.
• Выключение светильника при разряде аккумулятора до 10V.
• Уменьшение яркости светильника при разряде аккумулятора до 10V если есть необходимость продлить свечение.
• Полное выключение приставки при полном разряде аккумулятора.

Аппаратная часть

Рис 1.

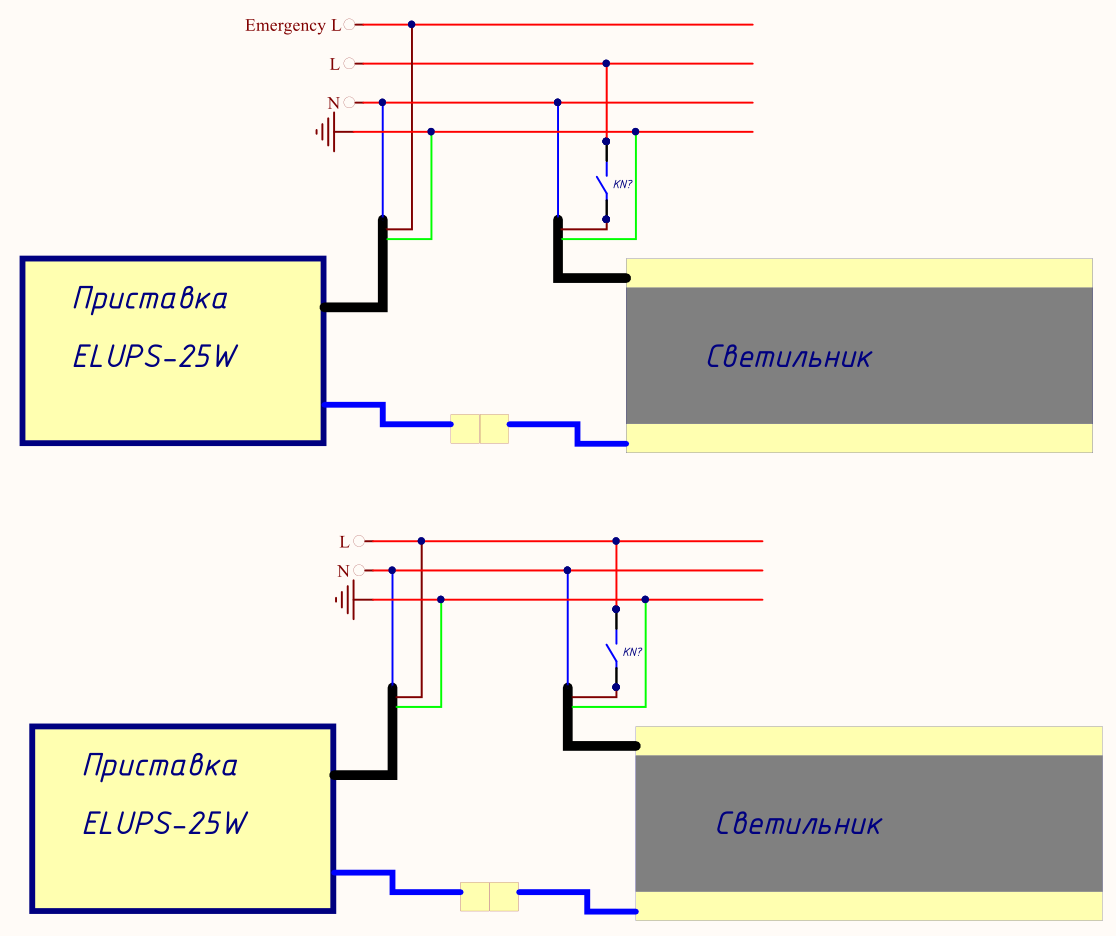

Приставка подключается без выключателей к аварийной линии или линии, на которой подключен светильник и к специально подготовленному светильнику (Рис 1).

Подготовка к работе

Приставка поставляется в двух вариантах:

• С установленным аккумулятором.
• Без аккумулятора

Если аккумулятор установлен, приставку достаточно подключить к аварийной линии и к светильнику. После появления на аварийной линии напряжения 220VAC приставка включится.

Внимание!!! После включения приставка всегда находится в активном режиме. Если выключить аварийную линию приставка будет работать от аккумулятора (будет его разряжать).

Если аккумулятор не установлен его необходимо установить:

Рис 3.

• Открутить 4 самореза с крышки и снять крышку.

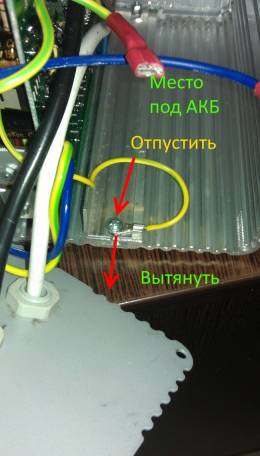

• Отпустить винт заземления и вытянуть его вместе с клеммой через прорезь (Рис 2).

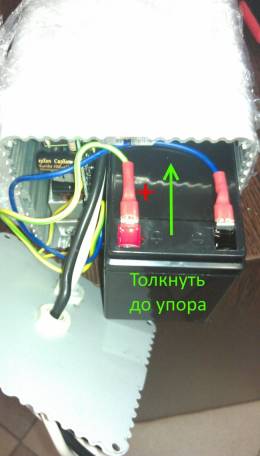

• Вставить аккумулятор и подключить клеммы согласно полярности (Рис 3).
• Толкнуть Аккумулятор до упора, установить на место и зажать винт заземления
• Закрыть крышку и закрепить ее саморезами.

Настройка максимальной яркости

Приставка позволяет выбрать 4 варианта яркости светильника при работе от аккумулятора.

Для настройки выбора режима необходимо:

Рис 5.

• Открутить 4 самореза с крышки и снять крышку.

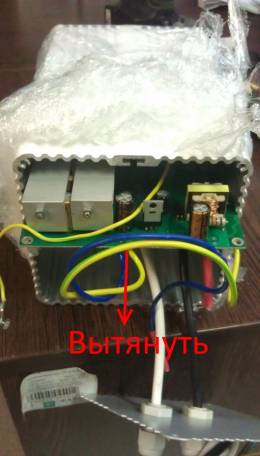

• Вытянуть плату (Рис 4).
• Изменит конфигурацию переключателей.
• Установить плату на место.
• Закрыть крышку и закрепить ее саморезами.

Настройка конфигурации

Яркость светильника определяется переключателями 1-2

1		Ток светодиодов примерно 40% Время работы светильника до 1 час 30 минут
2		Ток светодиодов примерно 60% Время работы светильника до 1 час
3		Ток светодиодов примерно 80% Время работы светильника до 40 минут
4		Ток светодиодов примерно 95% Время работы светильника до 30 минут

Режим понижения яркости

Режим понижения яркости позволяет увеличить время включенного состояния светильника при разряженном аккумуляторе за счет уменьшения мощности потребления. Яркость светильника постепенно понижается до минимума, за счет этого светильник может светиться до нескольких часов дольше.

1		Режим понижения яркости выключен. Светильник выключится при понижении напряжения на аккумуляторе до 10,5 V
2		Режим понижения яркости включен. Яркость светильника будет снижаться при понижении напряжения на аккумуляторе до 10,5 V. При достижении минимальной яркости и при понижении напряжения на аккумуляторе до 10,5 V светильник выключится.

Аварийные состояния

В случае если напряжение аккумулятора ниже 11,5V, при пропадании аварийного напряжения, светильник не включится.

В случае пропадания напряжения на линии светильника, а приставка подключена к аварийной линии, которая не отключена, светильник не включится.

Приставка имеет защиту, на случай если аварийная линия будет отключена, а светильник светится от своей линии.

Индикация работы

С помощью двуцветного индикатора, можно определить в каком режиме находится приставка.

Красный постоянно светится	Есть напряжение на аварийной линии. Заряд аккумулятора закончен.
Красный моргает один раз в секунду	Есть напряжение на аварийной линии. И дет заряд аккумулятора.
Красный моргает 2 раза в секунду	Напряжения на аварийной линии отсутствует. Светильник работает от своей линии
Синий постоянно светится	Напряжения на аварийной линии отсутствует. Светильник работает от аккумулятора
Синий моргает один раз в секунду	Напряжения на аварийной линии отсутствует. Напряжение аккумулятора опустилось до 10,5V. Переключатель 4 = Off – Светильник выключен Переключатель 4 = On – Светильник работает от аккумулятора в режиме понижения яркости.
