Магистральный светильник с аккумулятором - фото

LED-MODUL-0714/54/1/22/УХЛ4.2-X/X/Д/W-1000mm (LCW JDSH.EC)UPS

Аварийный светильник LED-MODUL-0714/54/1/22/УХЛ4.2-X/X/Д/W-1000mm (LCW JDSH.EC)UPS представляет собой стандартный светильник магистрального типа на свехъярких белых светодиодах дополненный источником бесперебойного питания (далее ИБП). ИБП содержит два аккумулятора (6V 1,3 Ah) и плату преобразователя (12V –> 60V) с источником заряда аккумуляторов на 100mA и контроллером.

Светильник с ИБП обеспечивает следующую функциональность:

  • Освещение с яркостью стандартной для магистрального светильника от сети 220 VAC.
  • Возможность выключения освещения при наличии аварийного питания.
  • Контроль наличия аварийного питания (220VAC).
  • Заряд аккумулятора от аварийного напряжения.
  • Выключение заряда аккумулятора при достижении на нем напряжения 13,75V.
  • Контроль наличия напряжения на светильнике.
  • Включение преобразователя при отсутствии аварийного напряжения и напряжения на светильнике.
  • Выставление установленной максимальной яркости светильника.
  • Выключение светильника при разряде аккумулятора до 10V.
  • Уменьшение яркости светильника при разряде аккумулятора до 10V если есть необходимость продлить свечение.
  • Полное выключение ИБП при полном разряде аккумулятора.

Аппаратная часть

Аппаратная часть

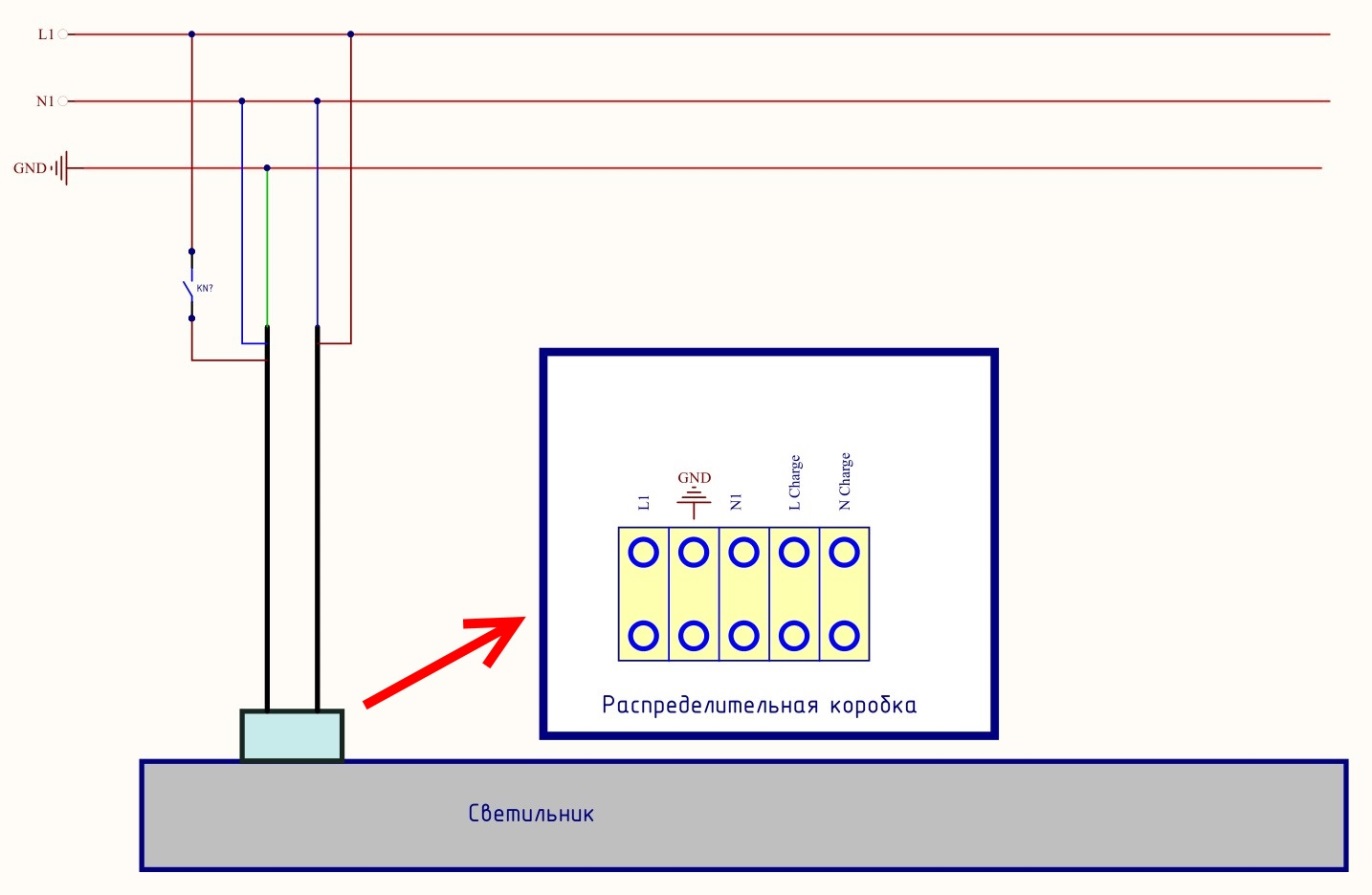

Рис 1.

Светильник с ИБП имеет расширенную клемму подключения к сети питания 220 VAC (Рис 1). Контакты L1 и N1 подключаются через выключатель к линии 220 VAC и используются для основного освещения со стандартной яркостью. Контакты Lcharge и Ncharge подключаются без выключателей к аварийной линии или линии, на которой подключен светильник. Контакт GND используется для заземления светильника.

Подготовка к работе

Светильник с ИБП достаточно подключить к аварийной линии и к линии основного освещения. После появления на аварийной линии напряжения 220VAC ИБП включится.

Внимание!!! После включения ИБП всегда находится в активном режиме. Если выключить аварийную линию ИБП будет работать от аккумулятора (будет его разряжать).

Настройка максимальной яркости

ИБП позволяет выбрать 4 варианта яркости светильника при работе от аккумулятора.

Для настройки выбора режима необходимо:

Настройка максимальной яркости

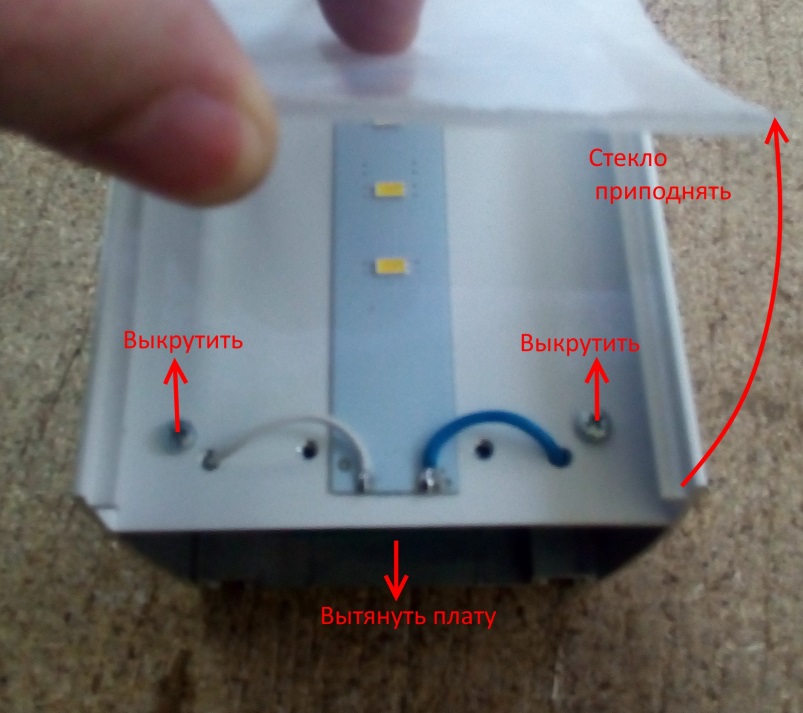

   Рис 2.

Настройка максимальной яркости_2

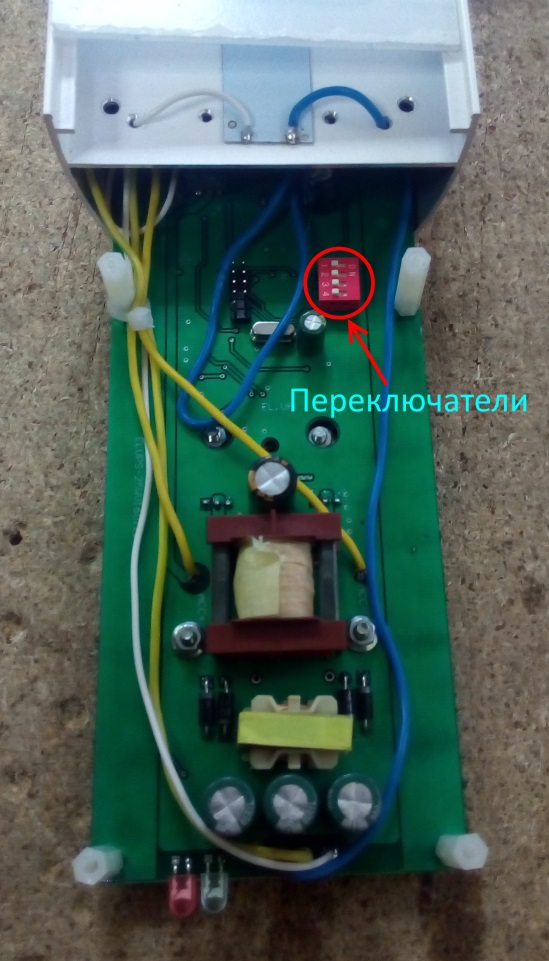

Рис 3.

  • Снять крышку.
  • Приподнять стекло и выкрутить два винта (Рис 2).
  • Вытянуть плату.
  • Изменит конфигурацию переключателей (Рис 3).
  • Установить плату на место.
  • Закрыть крышку.



Настройка конфигурации

            Яркость светильника определяется переключателями 1-2                    Переключение_якости
1 яркость_40%

Ток светодиодов примерно 40%

Время работы светильника до 1 час 30 минут
2 яркость_60%

Ток светодиодов примерно 60%

Время работы светильника до 1 час
3 яркость_80%

Ток светодиодов примерно 80%

Время работы светильника до 40 минут
4 яркость_95%

Ток светодиодов примерно 95%

Время работы светильника до 30 минут





Режим понижения яркости

Режим понижения яркости позволяет увеличить время включенного состояния светильника при разряженном аккумуляторе за счет уменьшения мощности потребления. Яркость светильника постепенно понижается до минимума, за счет этого светильник может светиться до нескольких часов дольше.

            Режим понижения яркости переключателем 4.                    понижение_яркости
1 понижение_яркости_отключено

Режим понижения яркости выключен. Светильник выключится при понижении напряжения на аккумуляторе до 10,5 V
2 понижение_яркости_включено

Режим понижения яркости включен. Яркость светильника будет снижаться при понижении напряжения на аккумуляторе до 10,5 V. При достижении минимальной яркости и при понижении напряжения на аккумуляторе до 10,5 V светильник выключится.

Аварийные состояния

В случае если напряжение аккумулятора ниже 11,5V, при пропадании аварийного напряжения, светильник не включится.

В случае пропадания напряжения на линии основного освещения, а ИБП подключен к аварийной линии, которая не отключена, светильник не включится.

ИБП имеет защиту, на случай если аварийная линия будет отключена, а светильник светится от своей линии.

Индикация работы

 С помощью двуцветного индикатора, можно определить в каком режиме находится ИБП.

Красный постоянно светится Есть напряжение на аварийной линии.

Заряд аккумулятора закончен.
Красный моргает один раз в секунду Есть напряжение на аварийной линии.

Идет заряд аккумулятора.
Красный моргает 2 раза в секунду Напряжения на аварийной линии отсутствует.

Светильник работает от своей линии
Синий постоянно светится Напряжения на аварийной линии отсутствует.

Светильник работает от аккумулятора
Синий моргает один раз в секунду Напряжения на аварийной линии отсутствует.

Напряжение аккумулятора опустилось до 10,5V.

Переключатель 4 = Off – Светильник выключен

Переключатель 4 = On – Светильник работает от аккумулятора в режиме понижения яркости.
